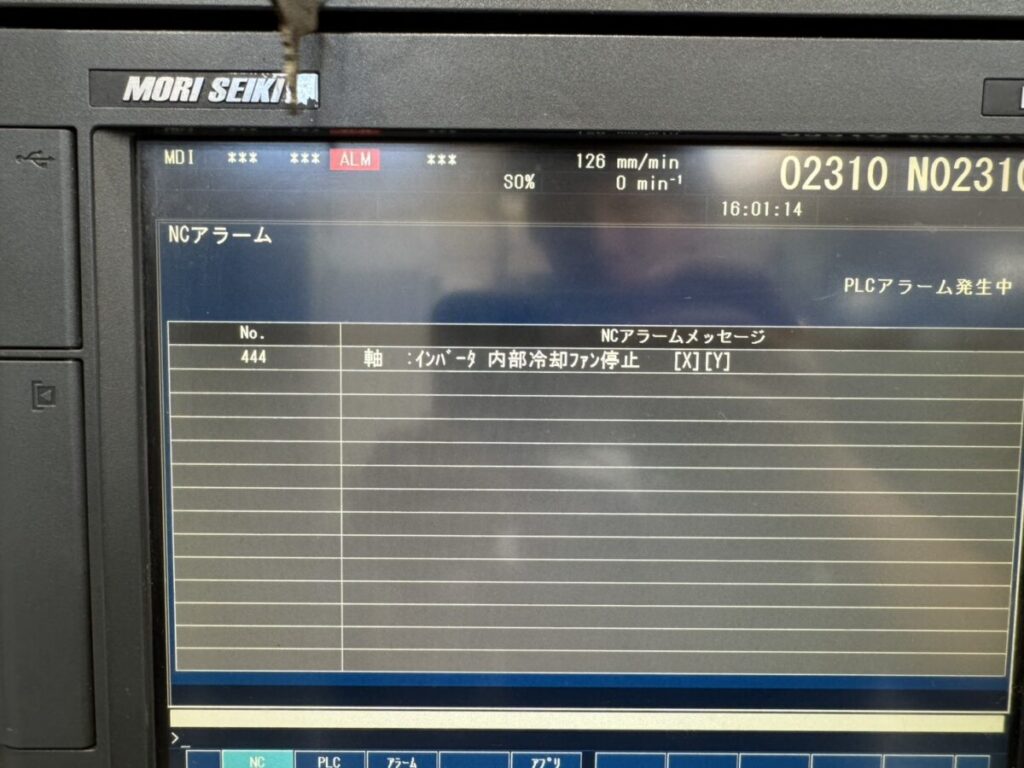

先日、マシニングセンタ「SV-503」の段取り作業中に、突然機械が停止してしまいました。 画面には「インバータ内部冷却ファン停止」のアラーム表示が。
すぐにDMG MORIへ連絡し、FANUCのサポートに繋いでもらって原因を確認したところ、「NCアンプ内部の冷却ファンモーターが停止している」ことが判明しました。
通常であればメーカーサービスに依頼して修理に来ていただく内容ですが、今回は交換作業自体は社内で対応可能と判断。 パーツのみを取り寄せ、自分たちの手で交換作業を行うことにしました。
【交換作業の流れ】
1. 電源OFF・安全確認
まず主電源を切り、残留電圧がないことを十分に確認してから、アンプユニットを取り外します。

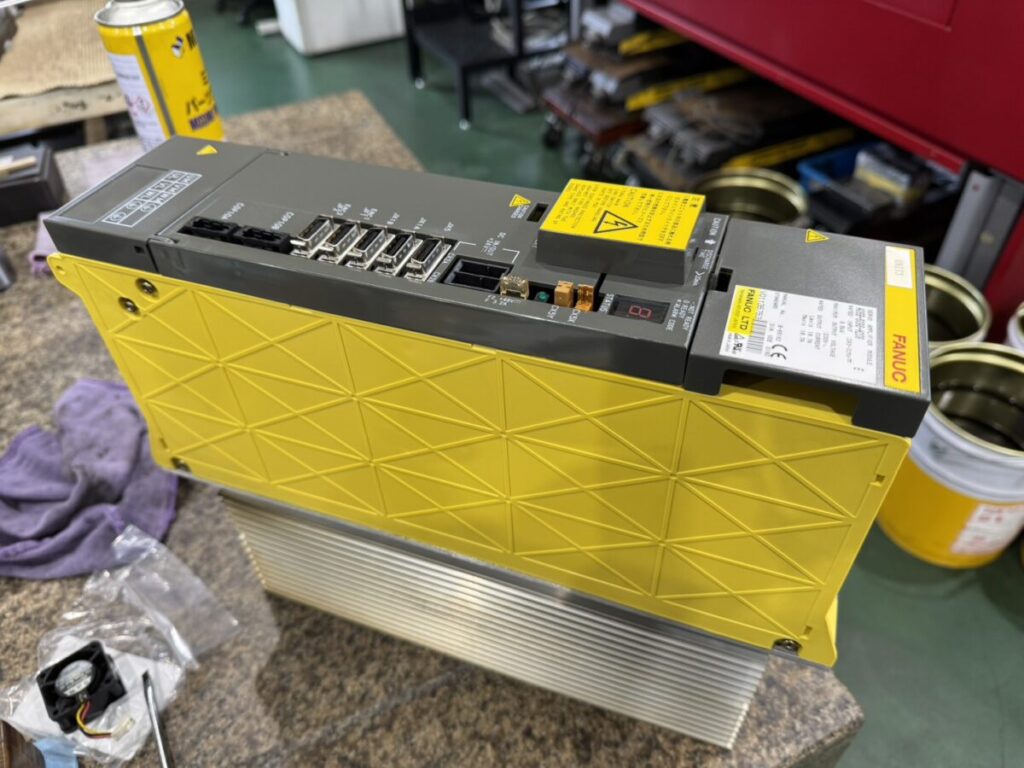

問題のアンプユニットです。カバーを外して中のファンモーターが見えるようにしていきます。
2. アンプユニットカバーの分解
内部の埃や配線の取り回しを確認しながら、カバーを外していきます。 特に難しい工程ではありませんが、経年劣化で樹脂部分が少し硬くなっていました。慎重に作業を進めます。

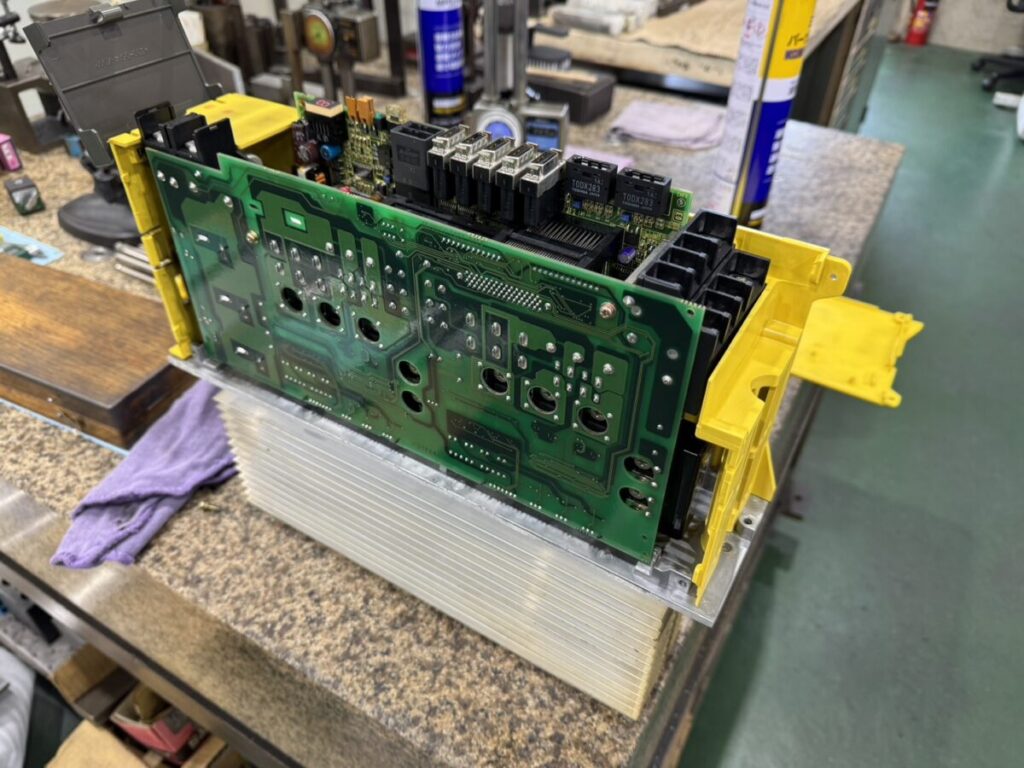

カバーを外して、中のファンモーターが見えるようにしていきます
カバーの内部は、切削油のミストの影響で少しベトつきがありました。 せっかく分解したので、新しい部品を入れる前にきれいに洗浄・清掃を行います。 機械を長く使うためには、こうした見えない部分のケアも大切です。

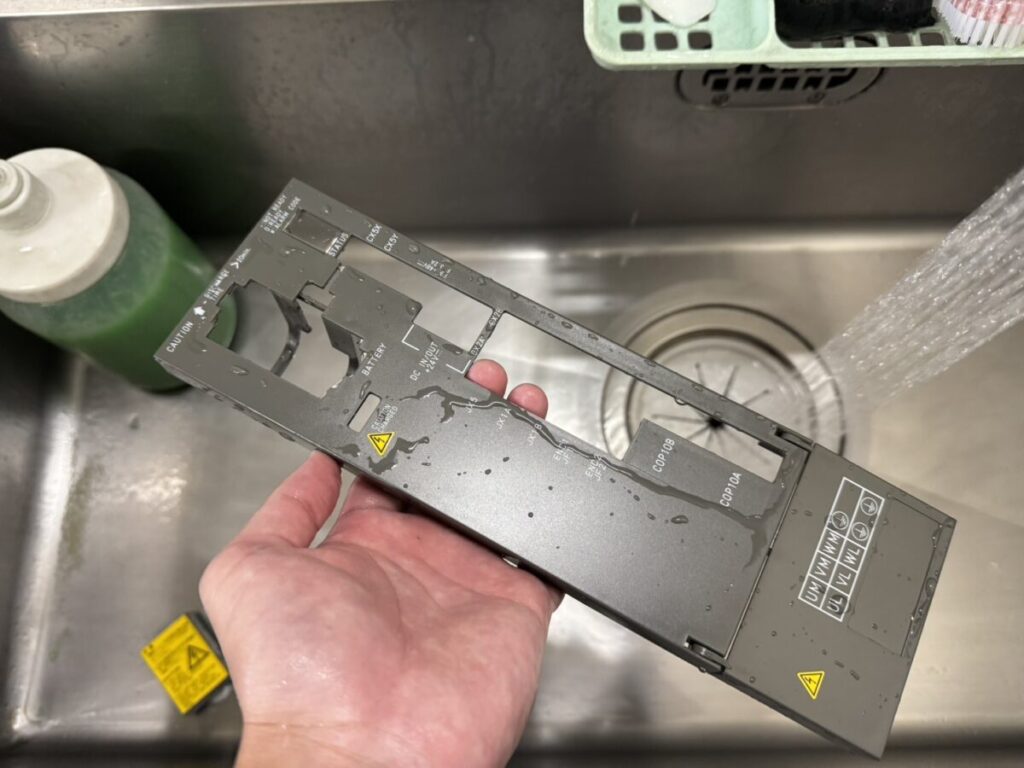

カバーも油のミストのせいで少しベトベトします。せっかくなので洗っていきます。
3. ファンモーター交換
新しいファンモーターを取り付け、配線を復旧します。 取り付け方向やコネクタの接続に間違いがないか、慎重に確認します。

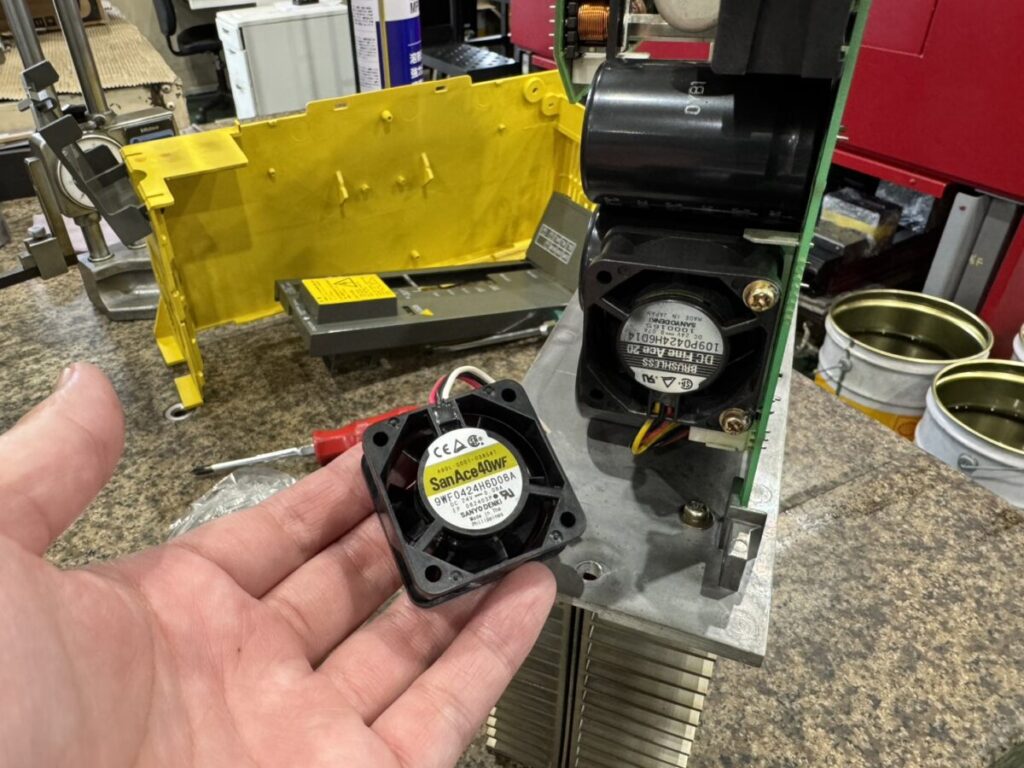

手に持っているのが新品。右側が動かなくなったモーターです
4. 動作確認…そして新たなアラーム発生

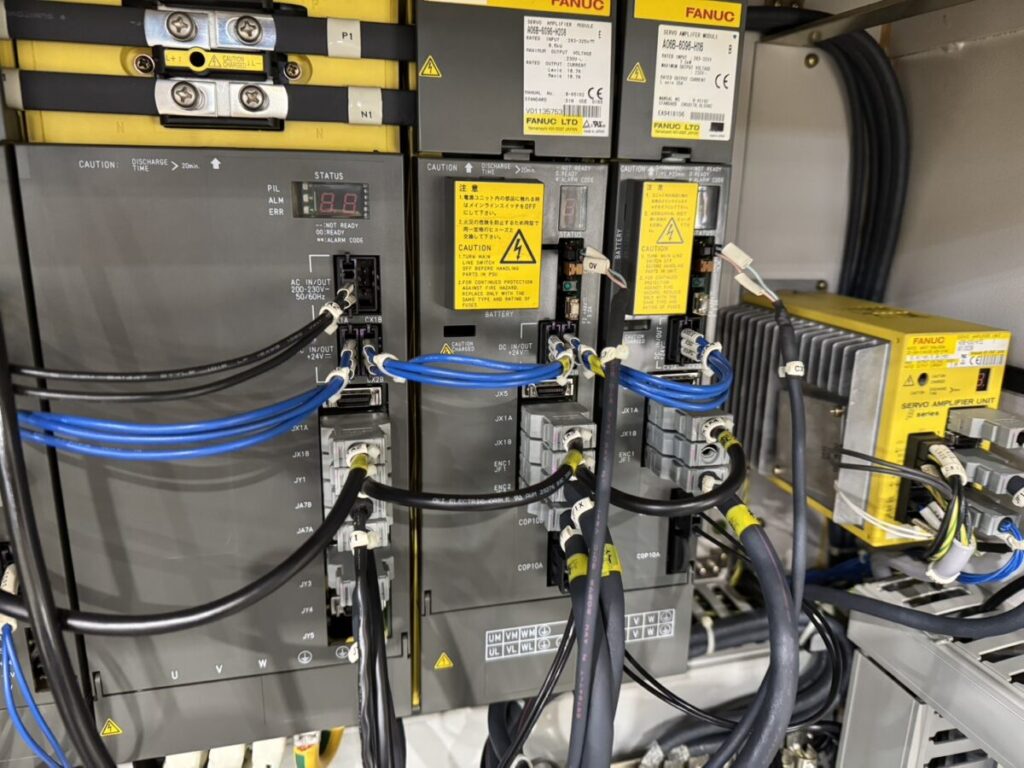

配線を復旧し、電源を再投入します。 ファンモーターのアラームが消えたことを確認し「これで完了！」と思った矢先、アンプを取り外した関係で新たなアラームが発生しました。
配線を復旧しあとは電源を再投入します。

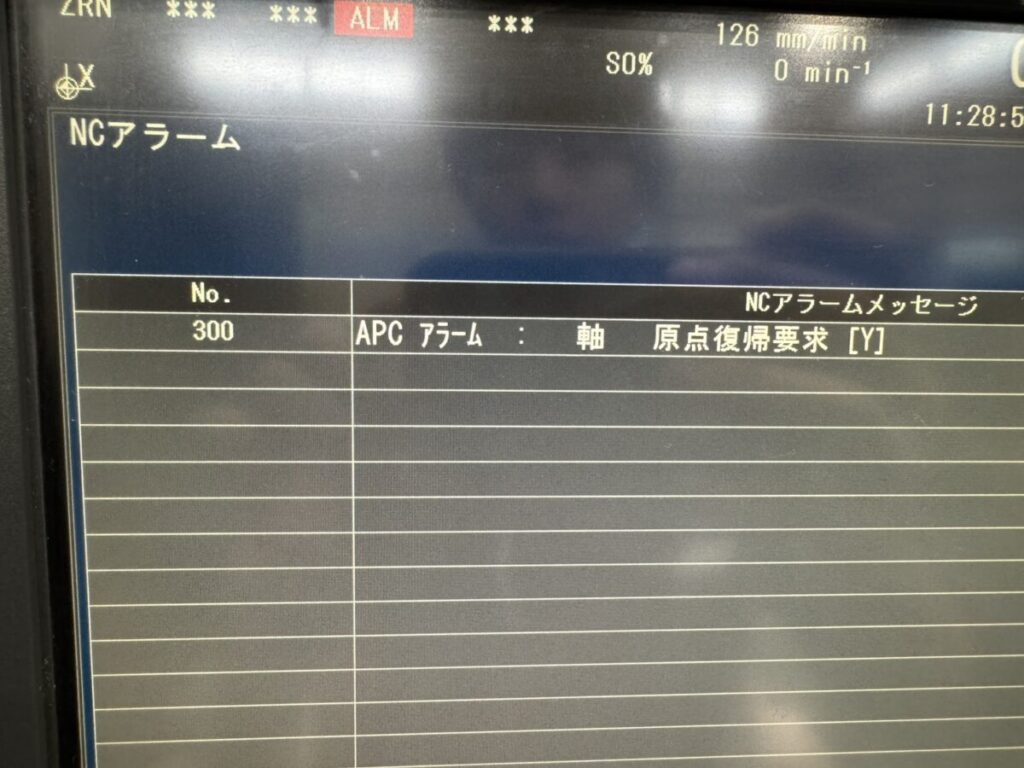

「300 APCアラーム：軸 原点復帰要求[X][Y]」
APCアラーム発生画面です。
バッテリーを外したわけではありませんが、アンプ脱着に伴いアブソリュート位置（絶対位置）の情報がリセットされてしまったようです。 しかし、これも想定内。再度手順を追って復旧していきます
【原点復帰手順（グリッドシフト量の確認）】
以下の手順で各軸を原点復帰させました。
1.まずハンドル操作で原点マークに近づけます。そこからマイナス（-）方向に100mm以上軸を移動させます。
2.NCパラメータ1821番（グリッドシフト量）の数値を確認します。 今回は「80000」という数値が入っていました。設定単位は0.1[μｍ]換算なので、これは「8mm」を意味します。
3.再びハンドル操作で、原点マークから「8mm以内」に来るように軸を寄せていきます。
4.8mm以内の位置に来たら「原点復帰モード」に切り替え、軸を原点復帰させます。
5.アラーム消去を確認し、通常運転へ。
まとめ：機械を知ることは、品質を知ること
今回のようなファンモーター交換作業も、正しい知識と手順を理解していれば、安全かつ確実に行うことができます。
設備の構造や制御の仕組み（パラメータなど）を知っていることで、トラブル発生時の判断が早くなり、復旧をスムーズに進めることができます。結果として、納期の遅れを防ぐことにも繋がります。
ものづくりの現場では、加工技術を磨くことはもちろんですが、「設備そのものへの理解」も同じくらい大切です。 機械の状態を自分で把握し、必要な対応を考えられること。それが、西山工機の安定した生産と信頼につながっていくと考えています。
専務取締役 西山尭伯
